Freno della pressa idraulica di WC67Y-100Tx2500 NC, macchina piegatubi idraulica per il piatto
Contattimi gratis campioni e buoni.
whatsapp:0086 18588475571
Chatta: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xMateriale della lamiera di acciaio | Q235A | Controllore | E21 |
---|---|---|---|
Forza della lamiera di acciaio | 450N.m | Anello delle guarnizioni | Valqua, Giappone |
Materiale della muffa | T8 | Componenti elettriche | Schneider o Siemens |
Evidenziare | Macchina di taglio idraulica di CNC,macchina piegatubi della lamiera sottile |

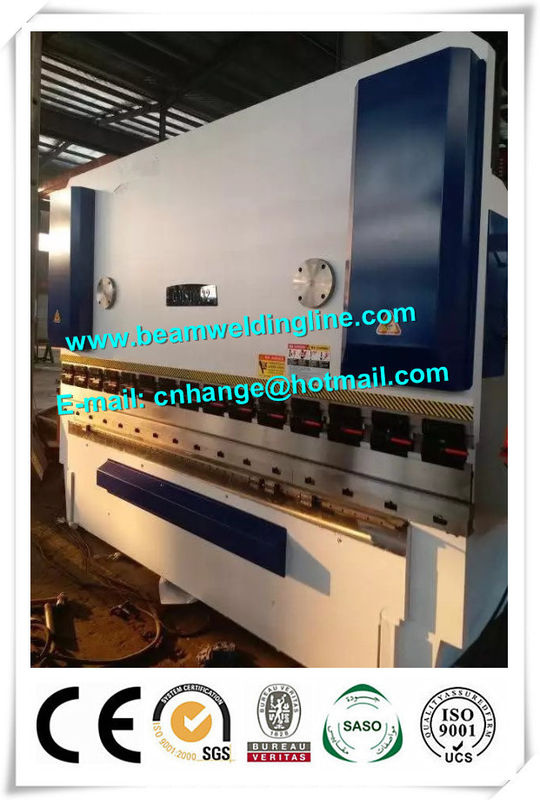

WC67Y- 100 macchina del freno della pressa idraulica di t 2500 NC
1. Parametri tecnici
Modello | Unità | WC67Y-100T/2500 | |
Spessore di piegamento di massimo | millimetro | 6 | |
La forza piegata della lamiera di acciaio | N/mm2 | 450 | |
Pressione nominale | kN | 1000 | |
Lunghezza del Worktable | millimetro | 2500 | |
La distanza fra i montanti | millimetro | 2005 | |
Profondità della gola | millimetro | 400 | |
Colpo del Ram | millimetro | 120 | |
Altezza di apertura massima | millimetro | 385 | |
Pompa a ingranaggi | Modello | / | CP0-20-P-10R |
Flusso | L/min | 20 | |
Pressione | MPa | 31,5 | |
Velocità del Ram | Scarico | mm/s | 60 |
Lavoro | mm/s | 8 | |
Ritorno | mm/s | 70 | |
Pressione di esercizio del circuito idraulico | Mpa | 26 | |
Potere del motore principale | Chilowatt | 7,5 | |
Peso netto | chilogrammo | 5800 | |
Dimensione globale | millimetro | 2600*1480*2200 |
2. La struttura ed il carattere del dispositivo
Parte del Ram del ●
La macchina idraulica del freno della stampa dell'azionamento WC67Y-100/2500 E21 NC, parte della ram consiste della ram, del cilindro e del blocco meccanico che regola la struttura. I cilindri destri e sinistri riparati sulla struttura, pistone dell'azionamento del circuito idraulico portano la ram per alzare ed abbassare.
Parte del Worktable del ●
Abbottoni il controllo il worktable sulla parte anteriore di, il motore guida indietro il calibro si muove in avanti ed indietro ed esposizione numerica il movimento, commutatori di viaggio per limitare la parte anteriore e la posizione posteriore. È facile da operare.
Parte del calibro della parte posteriore del ●
Il calibro posteriore adotta la trasmissione del motore, determina il movimento sincrono della vite della palla di alta precisione due attraverso il dente per catena, le esposizioni del sistema di controllo il valore di requisito.
Sistema sincrono del ●
Il sistema sincrono di questo dispositivo consiste della torsione assiale, braccio dell'oscillazione. La struttura è semplice, la capacità è stabile ed affidabile, con alta accuratezza sincrona, dopo regoli la velocità commerciale meccanica dalla trasmissione del motore, le esposizioni del sistema di controllo il valore.
Sistema di trasmissione del ●
Per adotta la vite della palla di alta precisione e la ferrovia di guida, con il posizionamento di ripetizione di alta precisione, la velocità veloce e la lunga vita.
