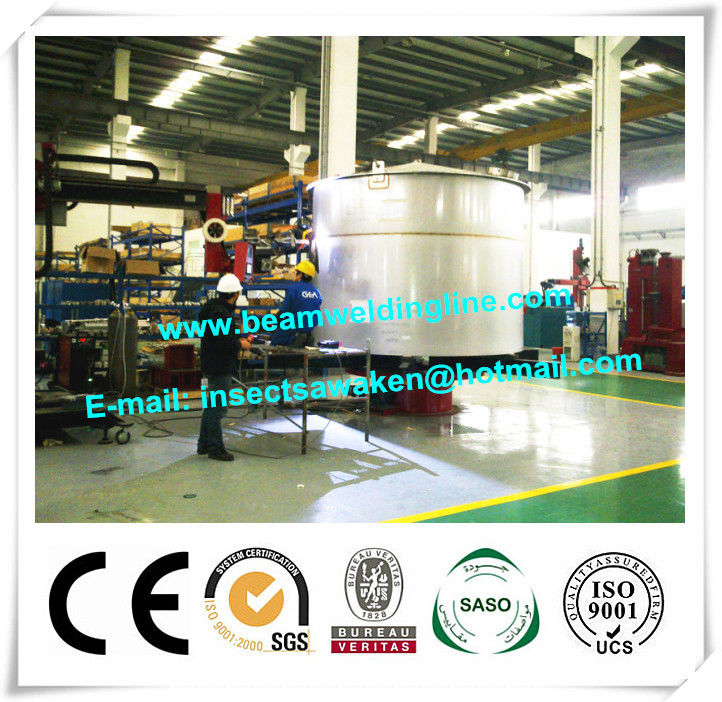

Tavola girevole automatica della saldatrice/posizionatore piattaforma girevole del pavimento

Tavola girevole automatica della saldatrice/posizionatore piattaforma girevole del pavimento

1. Panoramica dell'attrezzatura

        Il posizionatore della piattaforma girevole del pavimento è un genere di attrezzatura che può fare il lavoro girare il ° intorno 360 nella direzione orizzontale. Gira infinito con pratico ed affidabile e gira uniformemente e portata applicabile e l'operazione è ecc semplice ed è il tipico dell'attrezzatura ausiliaria nel corso del processo della saldatura. Può anche essere ampiamente usata per il taglio, macinazione, assemblea, particolarmente adatta a più grande pezzo in lavorazione girare intorno ed è una dell'attrezzatura ideale per migliorare il grado di automazione e di efficienza.

2. Caratteristica tecnica

Peso del carico massimo del ●: 3000kg
Diametro della Tabella del ●: φ2000mm
Forma del collegamento della Tabella del ●: M24×6 (T-scanalatura)
Velocità rotatoria del ●: 0.1-1rpm
Potere del motore rotativo del ●: 1.5kw
Altezza del ● sopra terra: 540mm

3. Teoria della struttura

        Questa attrezzatura pricipalmente è composta di telaio, di tavola, di meccanismo dell'oscillazione, di dispositivo conduttivo e di controllo elettrico ecc.

        Pagina, tavola: la struttura è il gruppo saldato di forma della scatola. La pagina e la tavola sono tutta struttura saldata, quale il requisito di forza secondo saldatura e dopo che saldando il trattamento termico di ricottura sono stati eseguiti, si liberano dello sforzo della saldatura e deformazione efficacemente di impedimento dell'elaborazione. La MESA ha barretta concentrica, facilita il pezzo in lavorazione come il punto di riferimento per riferimento. Tutti i giunti saldati premono il giunto saldato di forza uniforme per continuare la saldatura e dopo la saldatura del trattamento termico di ricottura sono eseguiti. La tavola ha righello concentrico per facilitare il riferimento come il punto di riferimento.

        Meccanismo dell'oscillazione: il meccanismo dell'oscillazione è situato fra la struttura e la tavola e pricipalmente è composto di riduttore di velocità, di motore, ecc. sopportante rotatorio. Il motore adotta la marca domestica, stabile ed affidabile. Il riduttore adatta il doppio riduttore dell'ingranaggio a vite, con la funzione autobloccante e la più grande coppia di torsione dell'uscita. Il meccanismo rotatorio è determinato dal motore, attraverso il riduttore per rallentare e dagli azionamenti di albero di uscita il banco da lavoro indietro ancora. La velocità di tornitura anche può essere fatta della velocità stepless di conversione, facendo la tavola nell'ordine di 10 volte della velocità variabile, incontrare le dimensioni differenti del pezzo in lavorazione.

        Il pezzo in lavorazione nel processo della saldatura con la messa a terra dovrebbe essere collegato con il dispositivo conduttivo direttamente ed il dispositivo conduttivo dovrebbe essere collegato con la tavola, per assicurarsi che l'intero progresso della saldatura possa formare costantemente il ciclo. Il dispositivo conduttivo è il cuscinetto conduttivo scorrevole con le paste conduttive e la corrente massima può spettare a 400A.

        Sistema di controllo elettrico: pricipalmente è composto di gruppo di regolazione e di scatola dell'operazione.
