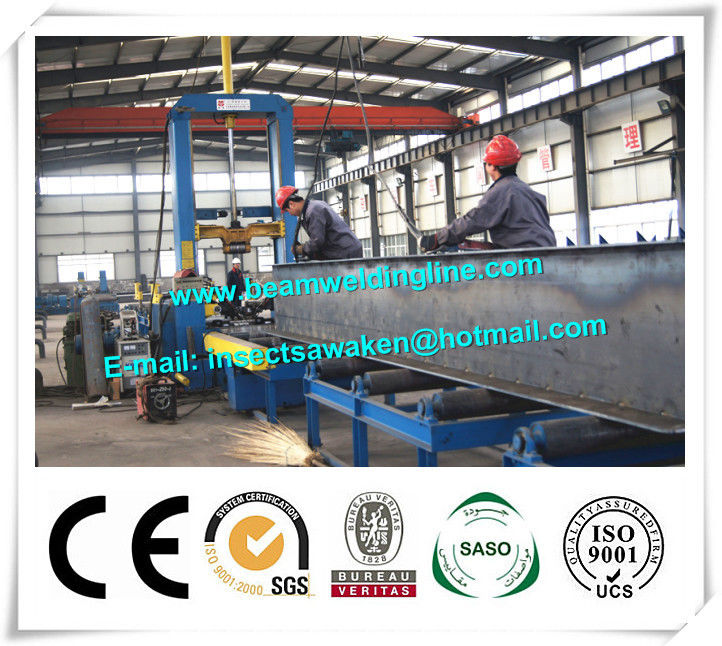

Macchina di montaggio del fascio automatico di H per saldatura a punti di simmetrico
1. Introduzione semplice
Questa macchina di montaggio si applica alla saldatura a punti di montaggio degli acciai simmetrici, non simmetrici, fuori centro e non uniformi di H. Questa macchina adotta il modo di un adeguamento manuale o elettrico laterale di collegamento e di un altro lato idraulicamente imminenti che è internazionalmente popolare. La saldatura e girare al minimo adottano le velocità differenti, che efficacemente migliora la prestazione di funzionamento.
2. Caratteristiche
i modelli del ● 3 secondo la H irradiano l'altezza di web: 1500, 1800 e 2000mm
Processo del ● compreso il web di pressione e concentrante e flangia con la trasmissione idraulica
Il sistema di controllo del ● adatta il regolatore di Mitsubishi SpA del giapponese
Entrambi i lati del ● premuti e stati allineati attraverso il sistema meccanico, assicurando posizionamento del web e flangia di varia larghezza all'interno dell'allineamento automatico accurato specificato della gamma, nessuna necessità di regolare ogni volta il rullo di eccentricità
Il fascio superiore della stampa del ● si è adattato con a destra e a sinistra 4 gruppi di binario di guida, assicurandosi premendo la stabilità
L'unità dirintracciamento automatica della saldatura a punti del ● determinata con il cilindro di bassa potenza dell'olio, senza input appiattito dell'aria, trasportatore dell'uscita ed entrata che tirano il sistema della barretta è nei segmenti, lunghezza e la quantità può essere scelta secondo la lunghezza del pezzo in lavorazione
Il ● usato per misurare lo scaffale in pollici di fermata idraulico di adeguamento ad entrambi i lati può assicurare l'allineamento del lato dell'estremità del web e della flangia durante l'assemblea
3. Parametro tecnico
No. |
Oggetto |
Specificazione |
||
1 |
Altezza del fascio di web |
200-1500mm |
200-1800mm |
200-2000mm |
2 |
Spessore del fascio di web |
5-32mm |
5-32mm |
5-32mm |
3 |
Apertura del fascio della flangia |
160-800mm |
160-800mm |
160-800mm |
4 |
Spessore del fascio della flangia |
6-40mm |
6-40mm |
6-40mm |
5 |
Lunghezza del fascio di H |
3000-15000mm |
3000-15000mm |
3000-15000mm |
6 |
Velocità di montaggio |
0.6-6m/min |
0.6-6m/min |
0.6-6m/min |
7 |
Dimensione stimata della disposizione |
28m*4m*4.6m |
28m*4m*4.9m |
28m*4m*5.1m |
